帶你了解PA66的主要工藝條件！
新聞來源：
深圳市駿燁復(fù)合材料有限公司
人氣：0
發(fā)表時間：2021-08-31
【小中大】

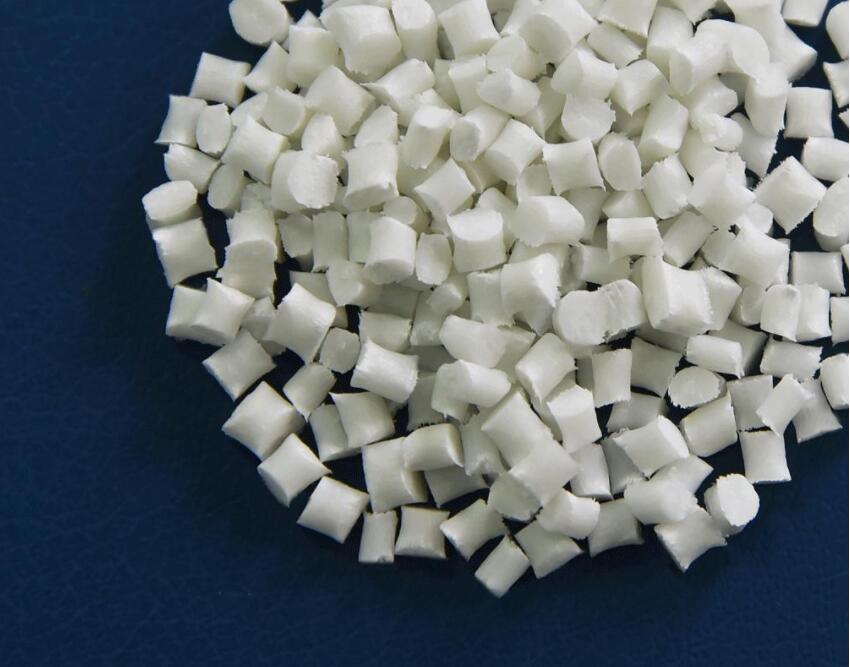

PA66的主要工藝條件是什么？它是一種半結(jié)晶材料。PA66還可以在較高溫度下保持強大的強度和剛度。在產(chǎn)品設(shè)計中必須考慮吸濕性對幾何穩(wěn)定性的影響。為了提高PA66的力學(xué)性能，經(jīng)常添加各種改性劑。
干燥處理：如果材料在加工前已密封，則無需干燥。但是，如果儲存容器是打開的，建議在85℃的熱空氣中干燥。如果濕度大于0.2%，還需要在105℃下真空干燥12小時。
熔化溫度：260～290℃。玻璃添加劑的產(chǎn)品溫度為275～280℃。應(yīng)避免熔化溫度超過300°C。模具溫度：建議為80℃。模具溫度會影響結(jié)晶度，結(jié)晶度會影響產(chǎn)品的物理性能。對于薄壁塑料件，當模具溫度低于40℃時，塑料件的結(jié)晶度會隨時間而變化。為了保持塑料零件的幾何穩(wěn)定性，需要進行退火處理。
注射壓力：通常為750~1250bar，取決于材料和產(chǎn)品設(shè)計。
注射速度：高速（略低的強化）。澆口和澆口：由于PA66的凝固時間很短，澆口的位置非常重要。閘門孔徑不小于0.5T（其中t為塑料件厚度）。如果使用熱流道，澆口尺寸應(yīng)小于傳統(tǒng)流道，因為熱流道有助于防止材料過早凝固。如果使用水下閘門，閘門的最小直徑應(yīng)為0.75mm。典型用途PA66廣泛應(yīng)用于汽車工業(yè)、儀表外殼和其他要求抗沖擊性和高強度的產(chǎn)品中。
透明或不透明的乳白色結(jié)晶聚合物，具有可塑性。密度：1.15g/cm3。熔點252℃。脆化溫度-30℃。熱分解溫度大于350℃。連續(xù)耐熱80-120℃，平衡吸水率2.5%。它能抵抗酸、堿、大多數(shù)無機鹽溶液、鹵代烷、烴類、酯類、酮類等腐蝕。
此文關(guān)鍵詞：帶你了解PA66的主要工藝條件！ PA66材料 PA66
掃一掃，關(guān)注我們
0755-27558958
